[감지기] 공기관식 차동식분포형 감지기-1
[ 문 제 ]
공기관식 차동식분포형감지기의 수열부와 검출부의 구성요소를 쓰시오 (2006년 기출)
①
②
[ 정 답 ]
① 수열부 : 공기관
② 검출부 : 다이어프램, 접점, 리크구멍, 시험장치(시험공, 시험용 레버)
[ 문 제 ]

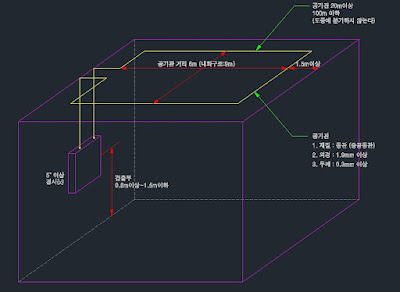

공기관식 차동식분포형감지기의 설치기준으로 ( ) 안에 알맞은 말을 넣으시오 (2003, 2020년 기출)
(1) 공기관의 노출 부분은 감지구역마다 ( ① )m 이상이 되도록 할 것
(2) 공기관과 감지구역의 각 변과의 수평거리는 ( ② )m 이하가 되도록 하고, 공기관 상호간의 거리는 ( ③ ) m (주요구조부를 내화구조로 한 소방대상물 또는 그 부분에 있어서는 ( ④ )m)이하가 되도록 할 것
(3) 하나의 검출 부분에 접속하는 공기관의 길이는 ( ⑤ )m 이하로 할 것
(4) 검출부는 ( ⑥ )도 이상 경사되지 아니하도록 할 것
(5) ( ⑦ ) 는 바닥으로부터 0.8m이상 1.5m이하의 위치에 설치할 것
[ 정 답 ]
(1) 공기관의 노출 부분은 감지구역마다 ( ①20 )m 이상이 되도록 할 것
(2) 공기관과 감지구역의 각 변과의 수평거리는 ( ②1.5 )m 이하가 되도록 하고, 공기관 상호간의 거리는
( ③ 6 ) m (주요구조부를 내화구조로 한 소방대상물 또는 그 부분에 있어서는 ( ④ 9)m)이하가 되도록
할 것
(3) 하나의 검출 부분에 접속하는 공기관의 길이는 ( ⑤100 )m 이하로 할 것
(4) 검출부는 ( ⑥5 )도 이상 경사되지 아니하도록 할 것
(5) ( ⑦검출부 ) 는 바닥으로부터 0.8m이상 1.5m이하의 위치에 설치할 것
