[기출문제] 차동식스포트형 감지기 수량, 경계구역 수 산정
[ 문 제 ]
내화구조인 건물에 차동식 스포트형 2종 감지기를 설치할 경우 다음 각 물음에 답하시오
(단, 감지기가 부착되어 있는 천장의 높이는 3.8m 이다)
(2023년 2회 기출)
(1) 다음 각 실에 필요한 감지기의 수량을 산출하시오
① A실 (계산과정 및 답)
② B실 (계산과정 및 답)
③ C실 (계산과정 및 답)
④ D실 (계산과정 및 답)
⑤ E실 (계산과정 및 답)
(2) 실 전체의 경계구역수를 선정하시오
□ 계산과정 :
□ 답 :
[정 답]
먼저 스포트형 감지기 설치기준 (면적) 에 대해서 살펴봐야 겠지요?
* 차, 보, 정
* 9, 7, 9, 7, 7, 6, 2 부터 시작

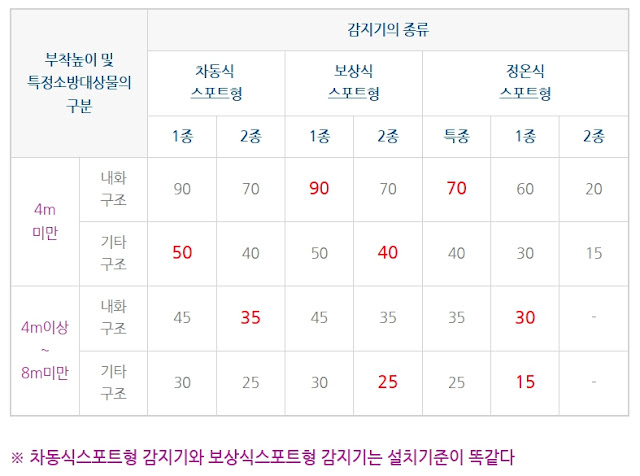

■ 부착높이별, 감지기 종류별 설치 기준면적 ~~
* 칸을 비워놓고 채워넣기를 해보세요 ~~
* 차동식스포트형 감지기 2종, 4m 미만, 내화구조 ⇒ 기준면적 70㎡
(1) 다음 각 실에 필요한 감지기의 수량을 산출하시오
① A실 (계산과정 및 답) : 10x7÷70=1 , 답 : 1개
② B실 (계산과정 및 답) : 10x16÷70=2.28 (소수점은 올림) , 답 : 3개
③ C실 (계산과정 및 답) : 20x15÷70=4.28 (소수점은 올림) , 답 : 5개
④ D실 (계산과정 및 답) : 10x15÷70=2.14 (소수점은 올림) , 답 : 3개
⑤ E실 (계산과정 및 답) : 30x8÷70=3.42 (소수점은 올림) , 답 : 4개
(2) 실 전체의 경계구역수를 선정하시오
하나의 경계구역 면적은 600제곱미터, 50m이하
□ 계산과정 :N= (10+20+10) × (7+8+8) ÷ 600 = 1.53 → 2경계구역
□ 답 : 2경계구역
