[기출문제] 자동화재탐지설비 P형1급수신기 결선도 완성하기
[ 문 제 ]

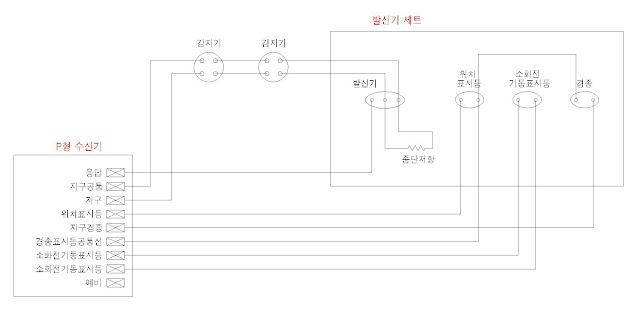

다음은 자동화재탐시설비의 P형 1급 수신기의 미완성 결선도이다. 수신기의 단자에 알맞게 각 기기장치를 연결하시오 (단, 발신기의 단자는 왼쪽으로부터 응답, 지구, 지구공통이다) (2023년 1회 기출)
[ 정 답 ]
1) 먼저 문제의 조건에서 발신기의 단자가 왼쪽부터 응답, 지구, 지구공통선이므로
다음과 같이 연결한다. 반드시 종단저항을 연결한다.
2) 다음 위치표시등, 지구경종을 단자와 연결하고, 경종표시등공통선을 연결한다.
3) 다음으로 소화전기동표시등을 각각 연결하면 된다.
