[기출문제] 전선가닥수(자동화재탐지설비+옥내소화전설비)
[문 제]
사무실(1동), 공장(2동), 공장(3동)으로 구분되어 있는 건물에 자동화재탐지설비의 P형 발신기 세트
와 옥내소화전설비를 설치하고, 수신기는 경비실에 설치하였다. 경보방식은 동별 구분 경보방식을
적용하였으며 옥내소화전의 가압송수장치는 기동용 수압 개폐장이를 사용하는 방식인 경우에 다음
물음에 답하시오 (2021년 2회 기출)

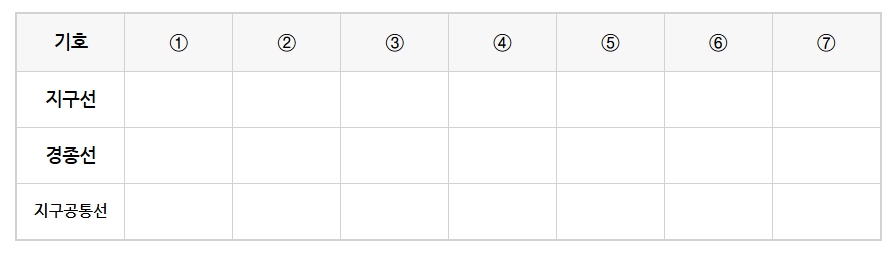

(1) 기호 ①~⑦의 가닥수를 쓰시오
(2) 다음은 자동화재탐지설의 수신기의 설치기준 일부이다. ( )안에 알맞은 말을 쓰시오
○ 수신기가 설치된 장소에는 ( ① )를 비치할 것
○ 수신기의 ( ② ) 는 그 음량 및 음색이 다른 기기의 소음 등과 명확히 구별될 수 있는 것으로 할 것
○ 수신기는 ( ③ ), ( ④ ) 또는 ( ⑤ ) 가 작동하는 경계구역을 표시할 수 있는 것으로 할 것
[정 답]
1) 기호 ①~⑦의 가닥수를 쓰시오
* 동별 구분 경보방식 = 우선경보방식
* 수신기에서 멀어질수록 가닥수가 적어진다
* 1번구역에 해당하는 것은 발신기,옥내소화전설비 세트 1개소
* 2번 : 발신기세트 5개, 2개동 경종선 2개, 지구공통선은 1가닥 (아직 지구선이 7가닥이 아니므로)
* 6번 : 지구선이 9가닥이므로 지구공통선 1개 추가해서 2가닥
(2) 다음은 자동화재탐지설의 수신기의 설치기준 일부이다. ( )안에 알맞은 말을 쓰시오
○ 수신기가 설치된 장소에는 ( ① 경계구역일람도 )를 비치할 것
○ 수신기의 ( ② 음향기구 ) 는 그 음량 및 음색이 다른 기기의 소음 등과 명확히 구별될 수 있는 것으로 할 것
○ 수신기는 ( ③감지기 ), ( ④중계기) 또는 ( ⑤발신기) 가 작동하는 경계구역을 표시할 수 있는 것으로 할 것
